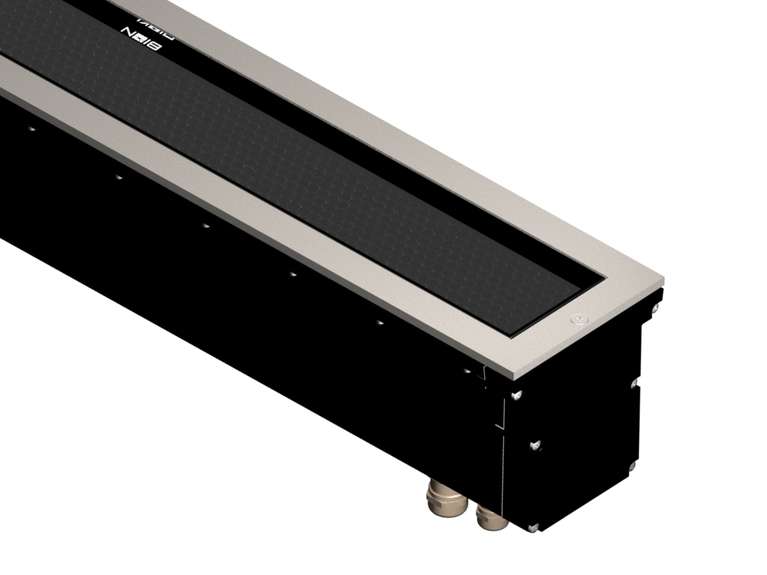

tellus m eco
tunableWhite

Die Farbtemperaturdynamische Bodeneinbauleuchte für architektonisches Licht

Die beeindruckende Länge von maximal 1260 mm für eine Bodeneinbauleuchte macht die tellus m Leuchtenfamilie zu etwas Besonderem. Hiermit werden flächige Streiflichtanwendungen in höchster Lichtqualität mit einem CRI von 80 oder höher möglich. Die über eine Wabenstruktur in der Leuchte integrierte Entblendung vermeidet unnötige Blendeffekte bei Passanten.

Abmessungen

110 mm x 110 mm [B x H]
4.33 in x 4.33 in [B x H]

Leuchtenlängen345 mm, 650 mm, 955 mm, 1260 mm
13.59 in, 25.60 in, 37.60 in, 49.61 in
Leuchtentyp
  tunableWhite
Farbtemperatur tunableWhite3000 K - 6000 K
* Projektbezogene Farbtemperaturbereiche für tunableWhite möglich.
Abstrahlwinkel
Lichtstrom
345 mm (13,59 in):937 lm
650 mm (25,60 in):1874 lm
955 mm (37,60 in):2811 lm
1260 mm (49,61 in):3748 lm
Markerlight rutschhemmendes Glas: Transluzenz 50%
Lichtquelle
345 mm (13,59 in):8
650 mm (25,60 in):16
955 mm (37,60 in):24
1260 mm (49,61 in):32
EntblendungWabenstruktur
LED-Binning
MacAdam-Ellipsen Binning3
SteuerungDMX, IOT
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
345 mm(13,59 in):  Max. 14 W
650 mm(25,60 in):  Max. 28 W
955 mm(37,60 in):  Max. 42 W
1260 mm(49,61 in):  Max. 56 W
SchutzklasseI
Einschaltstrom@230V:
220 mm (8,67 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 55A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 70A(tDauer=435µs gemessen an 50% Ipeak)

@110V:
220 mm (8,67 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 27A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 34A(tDauer=435µs gemessen an 50% Ipeak)
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED Produkt
GehäuseAluminium-Strangpressprofil
Gehäusefarbe(n)Schwarz eloxiert
Linse

Gehärtetes Sicherheitsglas
Markerlight rutschhemmendes Sicherheitsglas: Transluzenz 50%

RahmenEdelstahl
Gewicht
345 mm / 13.58 in: 4,5 kg(9.92 lbs)
650 mm / 25.59 in: 7,5 kg(16.53 lbs)
955 mm / 37.60 in: 10,5 kg(23.15 lbs)
1260 mm / 49.61 in: 14 kg(30.86 lbs)
Druckbelastung500 kg | 1100 lbs
SchutzartIP67
Umgebung
SchlagschutzIK09
Zulassungen

Zubehör

tellus m Installationsgehäuse
tellus m Installationsgehäuse
Gelgefüllte Kabelmuffe
Gelgefüllte Kabelmuffe

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. tunableWhite - 3000 K - 6000 K
DIMMUNG
  1. Dimmbar - DMX
  2. Dimmbar - IOT
LEUCHTENLäNGE
  1. 345 mm / 13.59 in
  2. 650 mm / 25.60 in
  3. 955 mm / 37.60 in
  4. 1260 mm / 49.61 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 52° x 52°
  6. 8° x 31°
  7. 10° x 42°
  8. 12° x 60°
  9. 14° x 100°
  10. 30° x 58° (Tilt C0: -14°)
  11. 30° x 11° (Tilt C0: -14°)
  12. 110° x 110° Marker
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - Wabenraster
  3. LL17 - Linearraster 17°
  4. LL00 - Linearraster 0°
  5. CGC - kundenspezifische Entblendung

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16D10D16
220 mm (8.67 in)71213202641
345 mm (13.59 in)71213202641
650 mm (25.60 in)71213202641
955 mm (37.60 in)589141829
1260 mm (49.61 in)2446813

Lasttabelle 110 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

110 VB10B16C10C16D10D16
220 mm (8.67 in)366101320
345 mm (13.59 in)366101320
650 mm (25.60 in)366101320
955 mm (37.60 in)2447914
1260 mm (49.61 in)122346
