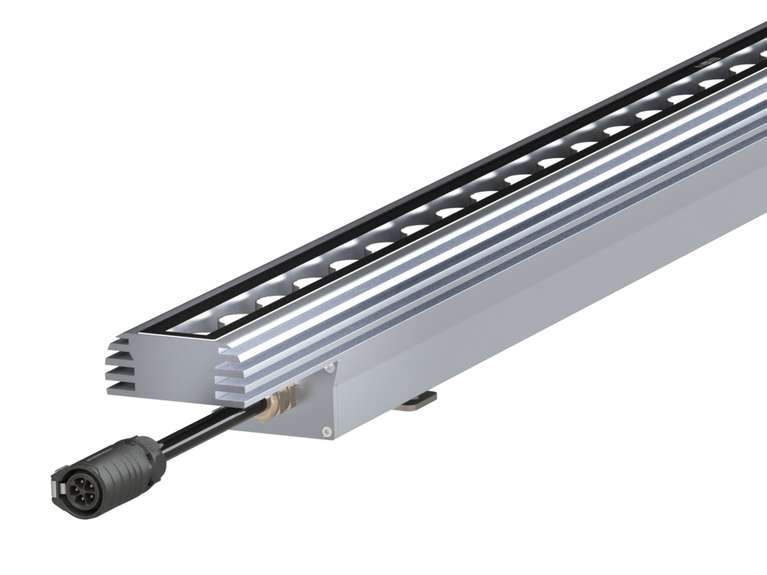

linea m eco
tunableWhite

Die wirtschaftliche, farbtemperaturdynamische, lineare Leuchte für den Außenbereich

Für den Einsatz in den widrigsten Umgebungen entwickelt, robust und zuverlässig, genau so zeigt sich die neue linea m eco outdoor. Die ausgeklügelte Stecker- und Buchsenanordnung ermöglicht es die Leuchten von Ende zu Ende, ohne zusätzlich notwendige Verbindungskabel, zu verbinden. Sollte der Dynamikbereich von 3000 K bis 6000 K nicht ausreichend sein, kann eine projektspezifische Bestückung gewählt werden.

Abmessungen

75 mm x 71 mm [B x H]
2.95 in x 2.80 in [B x H]

Leuchtenlängen629 mm, 934 mm, 1239 mm
24.77 in, 36.78 in, 48.78 in
Leuchtentyp
  tunableWhite
Farbtemperatur tunableWhite2700 K - 6500 K
Abstrahlwinkel
Lichtstrom
629 mm (24,77 in):1752 lm
934 mm (36,78 in):2628 lm
1239 mm (48,78 in):3504 lm
Lichtquelle
629 mm (24,77 in):16
934 mm (36,78 in):24
1239 mm (48,78 in):32
Entblendungoptional:
  • internes Wabenraster
  • internes lineares Entblendungsraster
LED-Binning
MacAdam-Ellipsen Binning3
SteuerungDMX, 0 - 10 V, DALI
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
629 mm(24,77 in):  Max. 28 W
934 mm(36,78 in):  Max. 42 W
1239 mm(48,78 in):  Max. 56 W
Blindleistungskompensation629 mm, 934 mm, 1239 mm (24.77 in, 36.78 in, 48.78 in):

>= 0,97 @ 110 VAC (max. Leistungsabgabe)
>= 0,95 @ 230 VAC (max. Leistungsabgabe)
>= 0,92 @ 277 VAC (max. Leistungsabgabe)

SchutzklasseI
Einschaltstrom

629 mm (24.77 in):
50 A 210 µs 50% peak @ 230 VAC

934 mm, 1239 mm (36.78 in, 48.78 in):
55 A 270 µs 50% peak @ 230 VAC

Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED-Produkt
GehäuseAluminium
Gehäusefarbe(n)
Aluminium
Aluminium natur eloxiert (Standard)
Schwarz
Schwarz eloxiert
LinseGehärtetes Sicherheitsglas, extra weiß
Gewicht
617 mm / 24.30 in: 5 kg(11.02 lbs)
922 mm / 36.30 in: 7 kg(15.43 lbs)
1228 mm / 48.35 in: 9 kg(19.84 lbs)
SchutzartIP66
Umgebung
SchlagschutzIK07
Zulassungen

Zubehör

linea m Anschlusskabel
linea m Anschlusskabel
linea m Verbindungskabel
linea m Verbindungskabel

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. tunableWhite - 2700 K - 6500 K
DIMMUNG
  1. Dimmbar - DMX
  2. Dimmbar - 0 - 10 V
  3. Dimmbar - DALI
LEUCHTENLäNGE
  1. 629 mm / 24.77 in
  2. 934 mm / 36.78 in
  3. 1239 mm / 48.78 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 8° x 31°
  6. 10° x 42°
  7. 12° x 60°
  8. 14° x 100°
  9. 30° x 60°
  10. 60° x 30°
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
GEHäUSEFARBE
  1. AA - Aluminium natur eloxiert (Standard)
  2. BA - Schwarz eloxiert
POSITION DES ANSCHLUSSKABELS
  1. L - Links
  2. R - Rechts
ANSCHLUSSLEITUNGSLäNGE
  1. ETE - Ende zu Ende- Verkabelung
  2. 003 - + 30 cm (ca. 1 ft)
  3. 006 - + 60 cm (ca. 2 ft)
  4. 009 - + 90 cm (ca. 3 ft)
  5. 012 - + 1,2 m (ca. 4 ft)
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - internes Wabenraster
  3. LL0 - internes lineares Entblendungsraster
BEFESTIGUNGSOPTION
  1. MX00 - Montagehalter Fix 0°
  2. MX20 - Montagehalter Fix 20°
  3. MSH - Befestigungsset Scharnier

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16
629 mm (24.77 in)-12-20
934 mm (36.78 in)-8-14
1239 mm (48.78 in)-8-14

Lasttabelle 110 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

110 VB10B16C10C16
629 mm (24.77 in)-12-20
934 mm (36.78 in)-8-14
1239 mm (48.78 in)-8-14
